| 一、結構特點及應用范圍 |
| AVE型油氣分配混合器，它是一種由鋁合金材料制造的容積定量式結構的油氣分配混合器，設有一個進油口、一個進氣口、1～8個油氣出口。主要適用于單線卸壓式油氣潤滑系統中。 |
|
|
| 二、技術參數 |
型 號 |
進油壓力 |
進氣壓力 |
油氣出口數 |
L |
H |
| AVE1-* |
＞2MPa |
0.4～0.6MPa |
1 |
44 |
30 |
| AVE2-*/* |
2 |
64 |
50 |
| AVE3-*/*/* |
3 |
84 |
70 |
| AVE4-*/*/*/* |
4 |
104 |
90 |
| AVE5-*/*/*/*/* |
5 |
124 |
110 |
| AVE6-*/*/*/*/*/* |
6 |
144 |
130 |
| AVE7-*/*/*/*/*/*/* |
7 |
164 |
150 |
| AVE8-*/*/*/*/*/*/*/* |
8 |
184 |
170 |
|
給油系列號＊ |
排 量 |
10 |
0.1ml/cycle |
20 |
0.2ml/cycle |
30 |
0.3ml/cycle |
40 |
0.4ml/cycle |
|
|
| 適用過濾精度25m，粘度≤760cSt/40℃的潤滑油；環境溫度0℃～40℃。 |
|

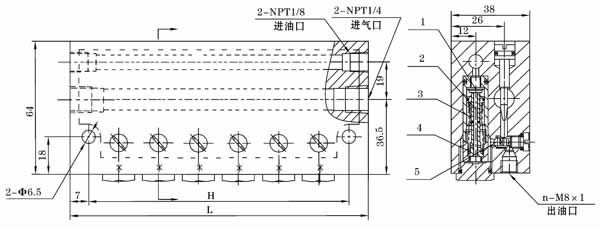

1-密封墊 2-閥芯 3-閥套 4-彈簧 5-橡膠球 |

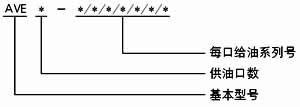

| 三、型號說明 |
|
| 四、動作說明 |
| 從進油口處進入的壓力油，在油壓的作用下件1下移，緊貼在件2上端面封住了通油通道，同時打開了進油通道向件3上腔充油，件3在油壓作用下克服件4彈簧力向下移動，則件3下腔的油頂開件5進入混合腔，在壓縮空氣的作用下經混合后的油氣從油氣出口排出。供油主管卸荷后，件1上部油壓低并且件3在件4的作用下向上回位，件3上腔充入的油經已打開的件2上端面流道孔進入件3下腔儲存，為下一循環供油作好準備。各口的供氣量可通過節流螺絲的開口大小進行調節。 |
| 五、使用要領 |
1、必須在規定的環境下使用規定范圍的介質。
2、壓縮空氣接口必須與本油氣系統專屬的壓縮空氣網絡管路連接，嚴禁與其它來歷不明的氣源管路連接，以免發生意外。
3、油氣分配混合器的安裝位置優先考慮安裝在工況條件好，溫差彎化小，無腐蝕性介質影響的部位，決不允許安裝在長時間受高溫輻射烘烤的場合使用。 |
